電池貼標機卷標機調整指南

一、設備調整前的準備工作

1.安全檢查

-確保設備電源已斷開，避免意外啟動

-檢查設備各部件是否完好無損

-確認工作區域清潔無雜物

2.工具準備

-準備所需的內六角扳手、螺絲刀等工具

-備好標準樣品電池和標簽卷

-準備測量工具（卡尺、水平儀等）

3.參數確認

-查閱設備說明書，了解標準參數設置

-記錄當前設備各項參數作為調整基準

二、機械部分調整

1.輸送帶調整

-調整輸送帶張力至適中狀態（約5-8kg拉力）

-確保輸送帶運行平穩無偏移

-根據電池尺寸調整導軌寬度（通常比電池寬0.5-1mm）

2.標簽剝離機構調整

-調整剝離板角度（通常30-45度）

-確保剝離邊緣光滑無毛刺

-調整剝離位置使標簽?zāi)茼樌麆冸x

3.貼標頭調整

-調整貼標高度與電池中心位置對齊

-設置適當?shù)馁N標壓力（約0.2-0.5kg）

-調整貼標滾輪與電池表面的接觸角度

三、電氣參數設置

1.傳感器調整

-光電傳感器靈敏度調整（通常70-90%）

-電池檢測傳感器位置校準

-標簽間隙檢測設置

2.運動控制參數

-設置輸送帶速度（通常10-30米/分鐘）

-調整貼標延時（0.1-0.3秒）

-設置回標長度（約5-10mm）

3.溫度控制（如熱燙印機型）

-設置適當燙印溫度（根據標簽材料，通常120-180℃）

-預熱時間設置（通常5-10分鐘）

-溫度保持參數調整

四、標簽系統調整

1.標簽卷安裝

-正確安裝標簽卷（注意出標方向）

-調整標簽卷張力（適中不松不緊）

-設置標簽卷直徑參數

2.標簽走位調整

-調整標簽導向裝置，確保走標居中

-設置標簽糾偏參數（如有自動糾偏功能）

-檢查標簽剝離是否順暢

3.標簽長度設置

-測量實際標簽長度并輸入系統

-設置標簽間隔參數

-調整標簽停止位置

五、測試與微調

1.空載測試

-在不放電池情況下運行設備

-觀察標簽剝離和回收是否正常

-檢查各部件運動是否協調

2.樣品測試

-放入標準樣品電池進行貼標測試

-檢查貼標位置精度（±0.5mm內為佳）

-觀察標簽貼合度（無氣泡、無褶皺）

3.參數微調

-根據測試結果微調各項參數

-記錄最佳參數設置

-進行連續運行測試（至少20個循環）

六、常見問題處理

1.標簽貼歪

-檢查輸送帶是否跑偏

-調整電池導向裝置

-校準貼標頭位置

2.標簽起皺

-降低貼標速度

-調整貼標壓力

-檢查標簽材料是否適合

3.標簽剝離不良

-調整剝離板角度

-檢查標簽底紙質量

-調整收紙軸張力

七、日常維護要點

1.清潔保養

-每日清潔設備表面和關鍵部件

-定期潤滑運動部件

-保持傳感器清潔

2.定期檢查

-每周檢查機械部件緊固情況

-每月檢查電氣連接

-定期校準傳感器

3.參數備份

-保存最佳參數設置

-記錄設備運行狀態

-建立設備維護檔案

通過以上步驟的系統調整，可以確保電池貼標機卷標機達到最佳工作狀態，提高貼標精度和生產效率。每次更換電池型號或標簽類型時，都需要重新進行相應調整。

電池貼標機：高效自動化貼標解決方案

產品概述

電池貼標機是一種專為各類電池產品設計的自動化貼標設備，能夠高效、精確地完成電池表面標簽的粘貼工作。該設備廣泛應用于圓柱形電池（如18650、26650等）、方形電池、軟包電池及紐扣電池的生產線上，是現代電池制造業中不可或缺的自動化裝備。

技術參數

-貼標速度：可達150-300件/分鐘（視標簽尺寸和電池類型而定）

-貼標精度：±0.5mm

-適用標簽：不干膠標簽、薄膜標簽等，寬度范圍20-100mm

-適用電池直徑：10-50mm（可定制）

-電源要求：220V/50Hz或根據客戶需求定制

-氣壓要求：0.4-0.6MPa

-整機功率：約1.5KW

-設備尺寸：根據型號不同，長約1500-2500mm，寬約800-1200mm，高約1200-1600mm

核心特點

1.高精度貼標：采用伺服電機驅動和精密機械結構，確保每個標簽位置準確無誤。

2.智能檢測系統：配備CCD視覺檢測或光電傳感器，可自動檢測電池位置、方向及標簽粘貼質量。

3.多功能適應性：

-可處理不同形狀和尺寸的電池

-支持單面、雙面或圓周貼標

-可適應平面標簽和環繞標簽

4.人性化操作界面：觸摸屏控制，參數設置簡單直觀，支持多組參數存儲和快速調用。

5.穩定可靠：關鍵部件采用進口品牌，確保設備長期穩定運行，故障率低。

工作流程

1.上料：電池通過振動盤或輸送帶自動排列進入貼標工位

2.定位：傳感器檢測電池位置并精確定位

3.貼標：標簽自動剝離并精準貼附于電池指定位置

4.壓合：滾輪或氣動裝置將標簽牢固壓合在電池表面

5.下料：完成貼標的電池自動輸出至下一工序

應用領域

-鋰離子電池生產

-鎳氫/鎳鎘電池制造

-鉛酸蓄電池生產線

-干電池包裝線

-電池組裝配線

維護與保養

1.定期清潔設備表面和關鍵部件

2.按規定周期潤滑運動部件

3.檢查并調整傳動帶張力

4.定期校準傳感器和檢測系統

5.及時更換易損件如剝離板、壓標輪等

選購建議

選擇電池貼標機時應考慮以下因素：

-電池類型和尺寸范圍

-生產速度和產能要求

-標簽材料和規格

-是否需要與其他設備聯線

-車間空間和布局

-預算和投資回報期

市場優勢

本款電池貼標機憑借其穩定的性能、精準的貼標效果和良好的售后服務，在行業內建立了良好的口碑。相比人工貼標，可提高效率3-5倍，標簽位置一致性達99%以上，顯著降低不良率，為客戶帶來顯著的經濟效益。

隨著電池行業對產品標識要求的不斷提高，自動化貼標設備已成為提升產品質量和企業形象的重要工具。本設備可根據客戶特殊需求進行定制，滿足各類電池生產企業的個性化要求。

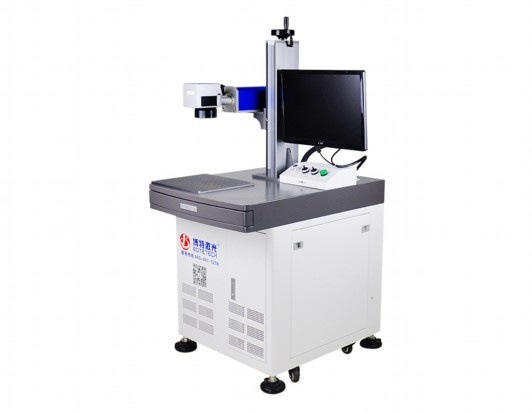

電動打標機使用方法指南

一、設備準備

1.開箱檢查：確認設備各部件完整無損，包括主機、電源線、打標頭、數據線（如適用）和說明書。

2.工作環境要求：

-放置在平穩、干燥的工作臺上

-環境溫度5-40℃

-相對濕度不超過80%

-遠離強電磁干擾源

3.電源連接：

-確認電壓與設備要求一致（通常220V±10%）

-使用專用插座，確保接地良好

二、基本操作步驟

1.開機準備：

-連接電源線

-安裝合適的打標針或打標頭

-打開電源開關（通常位于設備后側）

2.參數設置：

-通過控制面板設置打標速度（通常3-10檔可調）

-調整打擊力度（根據材料硬度選擇）

-設置打標深度（0.1-1mm可調）

-選擇合適的工作頻率（通常20-50Hz）

3.工件固定：

-清潔工件表面

-將工件穩固固定在打標機工作臺上

-確保打標區域平整

4.定位校準：

-使用定位光點確定打標起始位置

-可通過微調旋鈕進行精確定位

-復雜圖形可先進行試打標

三、打標操作

1.手動打標模式：

-手持打標頭垂直于工件表面

-保持穩定壓力

-按啟動按鈕進行打標

-移動速度保持均勻

2.自動打標模式（適用于帶數控功能的機型）：

-通過控制軟件導入打標文件

-設置打標路徑和順序

-啟動自動打標程序

-監控打標過程

3.特殊材料處理：

-金屬材料：可適當提高打擊力度

-塑料材料：降低力度防止材料變形

-曲面工件：調整打標頭角度保持垂直

四、維護與保養

1.日常維護：

-每次使用后清潔打標頭和工作臺

-定期檢查打標針磨損情況

-保持導軌清潔并定期潤滑

2.長期存放：

-斷開電源

-打標頭涂抹防銹油

-覆蓋防塵罩

3.常見故障處理：

-打標不清：檢查打標針是否磨損，調整打擊力度

-設備不啟動：檢查電源連接，保險絲狀態

-定位不準：清潔導軌，重新校準

五、安全注意事項

1.操作安全：

-佩戴防護眼鏡

-勿將手指放在打標頭下方

-打標時保持適當距離

2.電氣安全：

-勿在潮濕環境使用

-發現異常立即斷電

-禁止非專業人員拆卸設備

3.環境安全：

-確保工作區域通風良好

-遠離易燃物品

-及時清理打標產生的碎屑

六、高級功能應用（適用于智能機型）

1.數據連接：

-通過USB或藍牙連接電腦

-使用專用軟件設計打標內容

2.批量處理：

-設置自動序列號功能

-編程實現連續打標

-建立常用打標模板庫

3.質量控制：

-使用顯微鏡檢查打標質量

-建立打標參數數據庫

-定期進行設備精度檢測

遵循以上使用方法，可以確保電動打標機的高效、安全運行，并獲得最佳的打標效果。不同品牌和型號的設備可能在細節上有所差異，請務必參考具體產品的用戶手冊進行操作。
