新能源電池標記打標機操作指南

一、設備概述

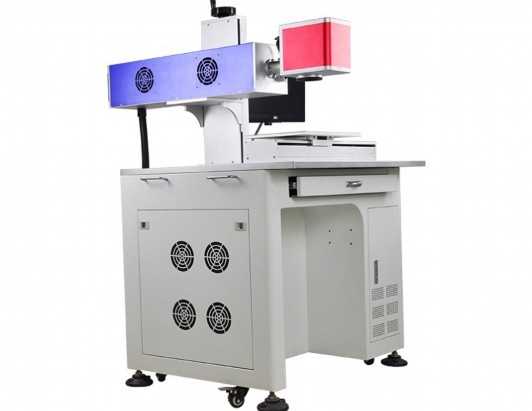

新能源電池標記打標機是專為鋰電池、燃料電池等新能源電池產品設計的標識設備，采用激光或噴墨技術，可在電池表面實現高精度、永久性的標記。該設備廣泛應用于電池生產日期、批次號、二維碼、條形碼等信息的標記。

二、操作前準備

1.安全檢查

-確認設備電源電壓與供電電壓匹配

-檢查設備接地是否良好

-確保工作區域通風良好(特別是激光設備)

-佩戴適當?shù)姆雷o(hù)裝備(護目鏡等)

2.設備檢查

-檢查打標頭是否清潔無污染

-確認耗材充足(如噴墨設備的墨水)

-檢查傳輸帶或工作臺面是否清潔平整

-確認設備各部件緊固無松動

3.材料準備

-準備好待標記的電池產品

-確認電池表面清潔無油污

-準備測試樣品用于參數調試

三、操作流程

1.開機啟動

-打開主電源開關

-啟動控制電腦及打標軟件系統

-設備進行自檢，等待系統就緒提示

2.參數設置

-導入或創建標記內容(文字、圖形、條碼等)

-根據電池材料設置合適的打標參數：

-激光設備：功率、頻率、速度、填充間距等

-噴墨設備：噴墨壓力、干燥溫度、噴射頻率等

-設置標記位置坐標

-調整焦距(激光設備需特別注意)

3.樣品測試

-放置測試樣品

-進行試打標

-檢查標記效果：

-清晰度

-對比度

-位置準確性

-根據測試結果微調參數

4.批量生產

-確認參數設置正確

-啟動自動傳輸系統

-開始批量打標

-定時抽樣檢查標記質量

5.結束操作

-完成生產后關閉打標功能

-清潔工作區域

-按正確順序關閉設備電源

-記錄當班生產數據及設備狀態

四、注意事項

1.安全注意事項

-激光設備運行時嚴禁直視激光束

-設備運行時不得打開防護罩

-緊急情況下立即按下急停按鈕

-定期檢查激光防護裝置的有效性

2.質量控制要點

-每批次開始前必須進行首件檢驗

-生產過程中每小時至少抽檢5-10個樣品

-特別注意標記的永久性和可讀性

-保持標記環境清潔，避免灰塵影響

3.設備維護

-每日清潔光學鏡片(激光設備)

-定期更換過濾器及耗材

-每月進行設備全面保養

-記錄維護保養情況

五、常見問題處理

1.標記不清晰

-檢查焦距是否準確

-調整功率或速度參數

-清潔打標頭或鏡片

2.位置偏移

-重新校準坐標系統

-檢查夾具定位是否準確

-確認產品尺寸參數設置正確

3.設備報警

-查看報警代碼對照手冊

-檢查相關傳感器狀態

-聯系技術人員處理復雜故障

六、操作技巧

1.對于不同材質的電池外殼，應建立參數庫以便快速調用

2.二維碼標記時，建議先進行可讀性測試

3.批量生產前，用不同參數打標幾個樣品進行耐久性測試

4.保持標記內容數據庫的及時更新和備份

通過以上規范操作，可確保新能源電池標記打標機高效穩定運行，為電池產品提供高質量的可追溯標識。操作人員應定期接受培訓，熟悉設備性能及最新操作要求。

新能源電池標記打標機的使用指南

一、設備概述

新能源電池標記打標機是專門為鋰電池、燃料電池等新能源電池產品設計的標識設備，主要用于在電池表面或極耳上標記序列號、生產日期、二維碼、條形碼等重要信息。這類設備通常采用激光打標或噴墨打印技術，具有高精度、高速度、非接觸式等特點。

二、使用前準備

1.設備檢查：

-確認打標機電源連接正常

-檢查氣源連接（如為氣動設備）

-確保冷卻系統工作正常（激光設備）

-檢查墨盒或耗材余量（噴墨設備）

2.軟件安裝與設置：

-安裝配套打標軟件

-連接電腦與打標機

-設置通信參數

3.環境要求：

-工作溫度：15-30℃

-相對濕度：30%-70%

-無強電磁干擾環境

-穩固平整的工作臺面

三、操作流程

1.開機順序：

-打開總電源開關

-啟動控制電腦

-運行打標軟件

-啟動打標機主電源

2.參數設置：

-根據電池材料選擇合適參數（金屬/塑料/陶瓷等）

-調整打標功率、速度、頻率（激光設備）

-設置噴墨壓力、墨滴大?。▏娔O(shè)備）

-校準打標位置和焦距

3.文件導入與編輯：

-導入需要打標的內容（文本、圖形、條碼等）

-設置字體、大小、排列方式

-對二維碼/條形碼進行參數配置

-預覽打標效果

4.樣品測試：

-放置測試樣品

-進行試打標

-檢查標記清晰度、深度、位置

-必要時調整參數

5.批量生產：

-確認參數無誤后開始批量打標

-使用自動送料系統（如配備）

-定時抽檢打標質量

四、注意事項

1.安全操作：

-激光設備運行時禁止直視激光束

-佩戴防護眼鏡（激光設備）

-設備運行時勿將手伸入工作區域

-緊急情況下使用急停按鈕

2.維護保養：

-每日清潔光學鏡片（激光設備）

-定期檢查導軌潤滑情況

-及時更換消耗品（噴嘴、墨盒等）

-保持工作環境清潔

3.故障處理：

-標記不清：檢查焦距、功率參數

-位置偏移：重新校準定位系統

-設備不工作：檢查電源、信號連接

-軟件異常：重啟軟件或電腦

五、高級功能應用

1.數據庫連接：

-實現序列號自動遞增

-連接MES系統獲取生產數據

-打標信息與產品綁定

2.視覺定位：

-使用CCD相機精確定位

-自動補償位置偏差

-實現不規則表面打標

3.多工位打標：

-同時標記電池多個面

-極耳與殼體同步打標

-提高生產效率

六、關機程序

1.保存當前打標參數

2.關閉打標軟件

3.關閉打標機主電源

4.關閉控制電腦

5.切斷總電源

6.清潔工作區域

結語

正確使用新能源電池標記打標機不僅能保證產品質量追溯的有效性，還能提高生產效率。操作人員應接受專業培訓，熟悉設備性能和操作規程，定期維護保養，確保設備長期穩定運行。隨著新能源行業的快速發展，標記打標技術也在不斷升級，建議關注行業最新技術動態，適時進行設備更新?lián)Q代。

新能源電池標記打標機安裝指南

一、安裝前準備工作

1.設備驗收檢查

-開箱后核對設備型號、配件清單與合同是否一致

-檢查設備外觀是否有運輸損傷

-確認隨機附件（電源線、數據線、說明書等）齊全

2.安裝環境要求

-場地尺寸：建議至少3m×3m的工作區域

-環境溫度：15-30℃為宜，避免極端溫度

-濕度要求：相對濕度30%-70%，無冷凝

-電源要求：220V±10%，50Hz，需可靠接地

-通風條件：確保工作區域通風良好

3.工具準備

-常用工具：十字螺絲刀、活動扳手、水平儀

-測量工具：卷尺、卡尺

-安全裝備：絕緣手套、防護眼鏡

二、設備安裝步驟

1.設備就位

-將主機搬運至預定位置，使用叉車或液壓搬運車時注意平衡

-調整設備支腳，用水平儀校準設備水平度（誤差≤0.1mm/m）

-鎖定設備腳輪或加裝防震墊

2.電氣連接

-連接主電源線，確保接地可靠

-接通控制柜電源，檢查電壓穩定性

-連接電腦控制系統（如為獨立控制系統）

-安裝并連接條碼掃描器（如配備）

3.氣路連接（如適用）

-接入潔凈干燥的壓縮空氣源（壓力通常要求0.4-0.6MPa）

-安裝過濾器、減壓閥和油霧器

-檢查各氣路接頭是否漏氣

4.光學系統安裝

-安裝激光頭或噴墨頭（視設備類型而定）

-調整光學鏡片位置，確保光路準確

-校準焦距（根據電池規格調整）

5.傳送系統安裝（如為流水線型）

-安裝輸送帶，調整張緊度

-校準傳送速度與打標速度同步

-安裝導向裝置，確保電池定位準確

三、系統調試

1.軟件安裝與設置

-安裝專用打標軟件

-設置通信參數（波特率、端口等）

-導入電池標記模板和數據庫連接

2.參數校準

-進行首次打標測試

-調整打標功率（激光型）或墨量（噴墨型）

-優化打標速度與清晰度的平衡

3.精度驗證

-使用標準測試板驗證打標位置精度

-檢查標記的永久性和可讀性

-進行連續打標測試，觀察穩定性

四、安全注意事項

1.激光安全（激光打標機）

-操作人員必須佩戴專用防護眼鏡

-設備運行時禁止直視激光束

-工作區域設置激光警告標志

2.電氣安全

-定期檢查線路絕緣狀況

-設備維護時必須斷電操作

-避免在潮濕環境下使用

3.操作規范

-禁止超負荷連續運行

-異常情況立即按下急停按鈕

-定期檢查運動部件潤滑情況

五、驗收與培訓

1.性能驗收

-進行連續8小時試運行

-檢查標記合格率（應≥99.5%）

-驗證設備產能是否達到標稱值

2.操作培訓

-培訓基本操作流程

-講解日常維護要點

-演示常見故障處理方法

3.文檔移交

-提供設備操作手冊

-移交維護保養記錄表

-提供廠家聯系方式

六、日常維護建議

1.每日清潔設備表面和工作區域

2.每周檢查光學系統清潔度

3.每月潤滑運動部件

4.每季度全面檢查電氣系統

5.每年由專業人員做全面保養

通過以上步驟，新能源電池標記打標機可確保正確安裝并保持最佳工作狀態，為電池生產線提供穩定可靠的標記解決方案。
